Условие задачи
Для сжатого стержня с разными условиями закрепления концов в плоскостях xz и yz (рис. 4), поперечное сечение которого составлено из двух швеллеров или двутавров, требуется:
определить допускаемую нагрузку из расчета на устойчивость по коэффициенту φ снижения допускаемого напряжения;
определить значение критического напряжения;
вычислить коэффициент запаса устойчивости.
Остальные данные взять из таблицы 4 и приложений 1, 4, 5, 6.

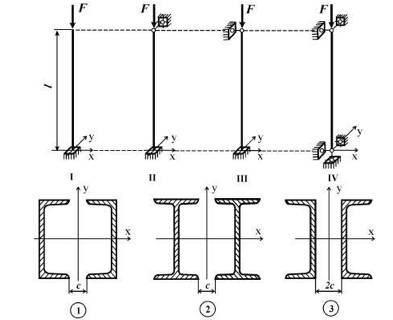

Рис. 4.

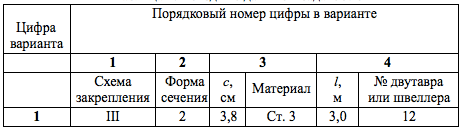

Таблица 4. Исходные данные
Таблица 4. Исходные данные к задаче
Ответ
Для двутавра №12 по таблице сортамента определяем необходимые для расчета геометрические характеристики.
Определим осевые моменты инерции относительно центральных осей поперечного сечения:
