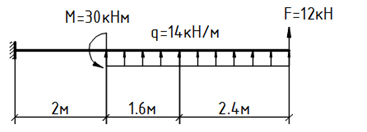

Для указанной балки построить эпюры внутренних усилий. Для указанной балки построить эпюры внутренних усилий. Для указанной балки построить эпюры внутренних усилий.

Определяем поперечную силу и изгибающий момент в каждом сечении балки:

Cечение 1:

Q₁= Fqx₁

при х₁=0 Q₁= 12 кН

при х₁=2.4 м Q₁= 12142.4= 45.6 кН

M₁= Fx₁+qx₁x₁/2

при х₁=0 M1= 0

при х₁=2.4 м M₁= 122.4+142.41.2= 69.12 кНм

при х₁=1.2 м M₁= 121.2+141.20.6= 24.48 кНм

Cеч...
