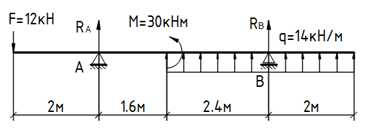

Условие задачи
Для указанной балки построить эпюры внутренних усилий.
Ответ
Определяем реакции опор и выполняем проверку правильности их нахождения:
МА=0; F2Mq4.43.8RB4=0
4RB= 12230144.43.8
RB= 288.08/4= 72.02 кН
Меняем направление реакции на противоположное, а её значение считаем положительным: RB=72.02 кН.
МВ=0; q4.40.2M+RA4F6=0
4RA= 144.40.2+30+126
RA= 89.68/4= 22.42 кН
Проверка: Fy=0
F+RA+q4.4RB=0
12+22.42+144.472.02=0
0=0
Определяем поперечную силу и изгибающий момент в каждом сече...
