Условие задачи

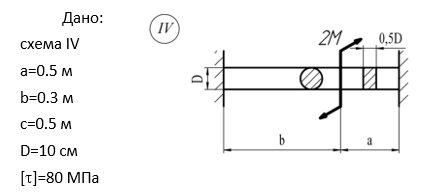

Для вала, оба конца которого закреплены от поворота и нагруженного внешним крутящим моментом и имеющего поперечные сечения: круглое или кольцевое и прямоугольное требуется:
1) раскрыть статическую неопределимость системы;
2) построить эпюру крутящего момента МZ;
3) составить условие прочности и определить допускаемое значение внешнего крутящего момента, если допускаемое напряжение [τ].
Ответ
1. Система 1 раз статически неопределимая.
Условие совместности деформаций:
2. Запишем аналитические выражения для крутящих моментов по участкам
