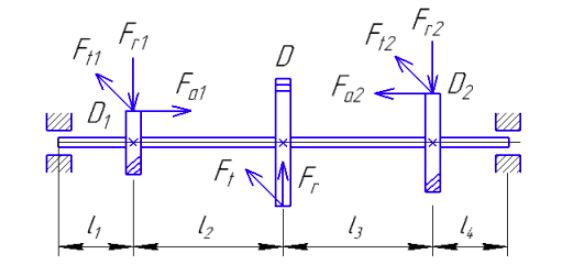

Для вала построить эпюры крутящих моментов, изгибающих моментов в вертикальной и горизонтальной плоскостях. Из условия прочности определить требуемый диаметр вала. Расчет произвести по IV гипотезе прочности.

Для ступенчатого прямолинейного бруса, требуется: 1) определить продольные силы N по участкам стержня и построить эпюру; 2) построить эпюру нормальных напряжений σ; Определяем реакцию в опоре А бруса.

К стальному ступенчатому валу приложены четыре момента. Необходимо:  1. Построить эпюру крутящих моментов. 2. Подобрать размеры сечений сплошного вала из условия прочности.

Для заданной балки требуется: 1. Изобразить расчетную схему балки. 2. Построить эпюры изгибающего момента Mz и поперечной силы Qy.
