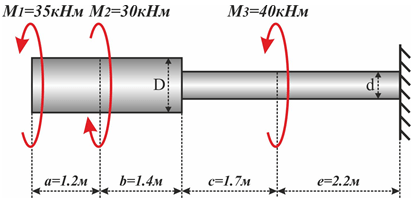

Условие:
Для вала требуется:
1. построить эпюру крутящих моментов Т.
2. определить диаметры сечений из расчета на прочность.
3. построить эпюру касательных напряжений τ.
4. построить эпюру углов закручивания φ.
Исходные данные:
Решение:
Дано:

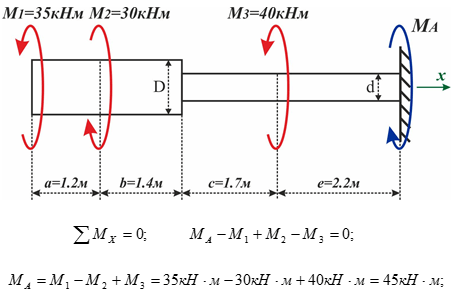

1) Определим реакцию опоры из уравнения равновесия вала.
2) Разобьем вал на 4 участка и запишем уравнения для крутящих моментов Т и максимальных касательных напряжений мах.
