Условие:
Для заданного бруса. Требуется:
1)построить эпюры внутренних сил и нормальных напряжений;
2)определить реакцию опоры;
3)провести проверочный расчёт на прочность. Материал – медь.
Принимаем:

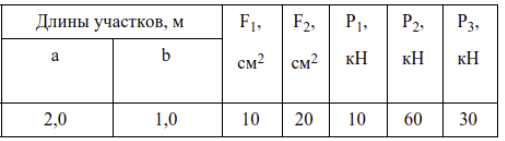

Таблица 1. Исходные данные к задаче.
Решение:

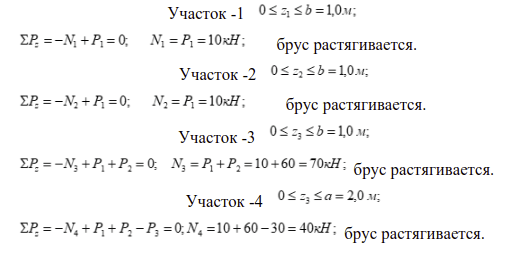

1.Определяем продольные силы по длине бруса и строим их эпюры:
Рассматриваем брус справа налево:
Все участки ступенчатого бруса растягиваются.

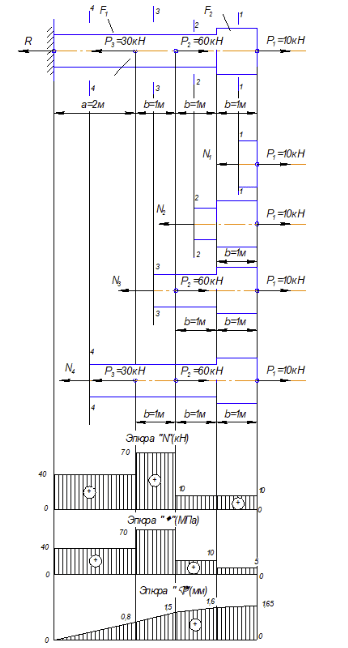

Рис.1. Эпюры продольных сил, нормальных напряжений и перемещ...
