Для заданного стального бруса построить эпюры нормальных сил, напряжений и перемещений. Проверить прочность бруса и скорректировать его конфигурацию.
«Для заданного стального бруса построить эпюры нормальных сил, напряжений и перемещений. Проверить прочность бруса и скорректировать его конфигурацию.»
- Сопротивление материалов
Условие:

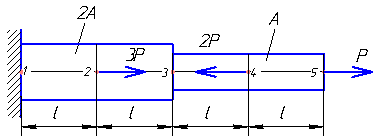

Для заданного стального бруса построить эпюры нормальных сил, напряжений и перемещений. Проверить прочность бруса и скорректировать его конфигурацию.
l = 300 мм;
Р = 9 кН;
А = 200 мм2;
Е = МПа;
[σ] = 120 МПа
Решение:
Дано:
l = 300 мм;
Р = 9 кН;
А = 200 мм2;
Е = МПа;
[] = 120 МПа
Разбиваем стержень на участки. Определяем продольную силу по участкам.
N1 = Р = 9 кН
N2 = Р 2Р = Р = 9 кН
N3 = Р 2Р = Р = 9 кН
N4 = Р 2Р + 3Р = 2Р = 18 кН
Строим эпюру продольных сил.
Определим нормальные напряжения на участках.
