Для заданного стального бруса требуется: построить эпюры продольной силы (в долях F); построить эпюру нормальных напряжений (в долях F/A). Из расчета на прочность определить параметр нагрузки F.

Условие:

Для заданного стального бруса требуется:

1)построить эпюры продольной силы (в долях F);

2)построить эпюру нормальных напряжений (в долях F/A).

3)Из расчета на прочность определить параметр нагрузки F.

4)Построить эпюру продольных перемещений (в долях Fl/EA).

5)Вычислить максимальное перемещение от найденного значения F.

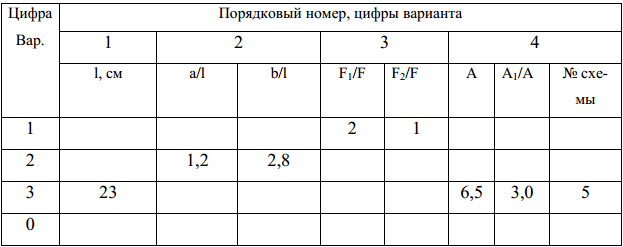

Таблица 1. Исходные данные к задаче

Материал – сталь 15Г2СФ.

1.Определяем продольные силы по длине бруса и строим их эпюры:

Рассматриваем брус справа налево:

Все участки ступенчатого стержня сжимаются.
