Условие задачи

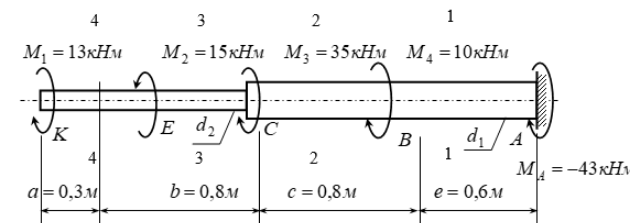

Для заданного стального ступенчатого вала круглого сечения: определить реакции опоры, построить эпюры крутящего момента Мкр; определить диаметры сечений вала (отношение диаметров ступеней d1/d2 задано), удовлетворяющие условиям прочности и условия жесткости (допускаемый удельный угол закручивания
); построить эпюру углов закручивания
; из тех же условий определить размер кольцевого сечения с заданным отношением внутреннего и наружного диаметров d/D, сравнить площади кольцевого и сплошного круглого сечений вала, сделать вывод о рациональности этих форм сечения. Для расчетов принять коэффициент запаса прочности n = 2 .
Ответ
Определим реактивный момент, возникающий в жесткой заделке, из уравнения равновесия

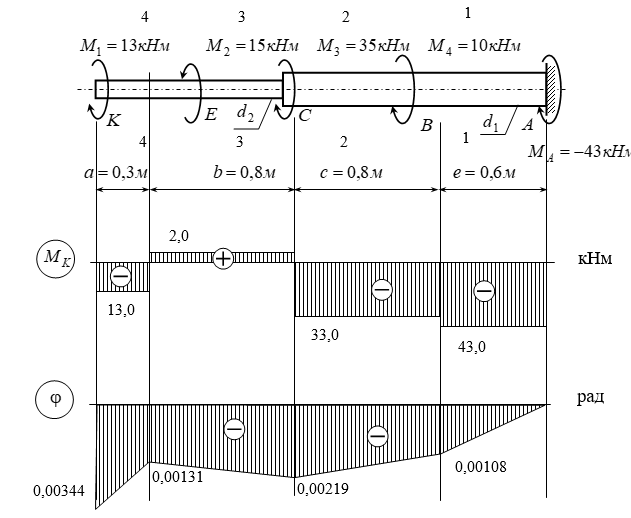

Из условия равновесия определим крутящие моменты в сечениях вала:
Сечение 11
Мкр.АВ= МА =-43,0кНм
Сечение 33
Мкр.ВС...
