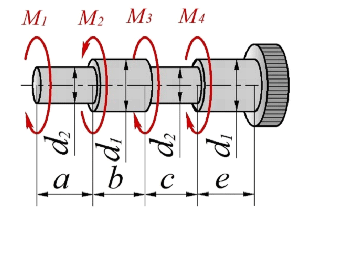

Для заданного стального ступенчатого вала круглого сечения требуется:

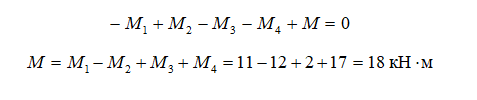

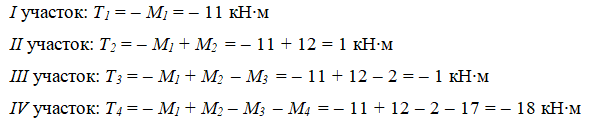

1) определить реакцию опоры,  построить эпюры крутящего момента;

2)  определить  диаметры сечений вала, удовлетворяющие условиям прочности и условия жесткости;

3) построить эпюру углов закручивания;

4) из тех же условий определить размер кольцевого сечения с заданным отношением внутреннего и наружного диаметров – d/D, сравнить площади кольцевого и сплошного круглого сечений вала, сделать вывод о рациональности этих форм сечения.

Для расчетов принять коэффициент запаса прочности n = 2.

Дано:

a = 0,8 м;

b = 0,5 м;

 с = 0,7 м;

е = 0,6 м;

M₁ = 11 кH∙м;

M₂ = 12 кH∙м;

M₃ = 2 кH∙м;

M₄ = 17 кH∙м;

G = 6∙10⁴ МПа;

σ_Т = 360 МПа;

n = 2;
