Для заданного стального ступенчатого вала круглого сечения требуется:  определить реакцию опоры,  построить эпюры крутящего момента; определить  диаметры сечений вала, удовлетворяющие условиям прочности и условия жесткости.

«Для заданного стального ступенчатого вала круглого сечения требуется:  определить реакцию опоры,  построить эпюры крутящего момента; определить  диаметры сечений вала, удовлетворяющие условиям прочности и условия жесткости.»
  • Сопротивление материалов

Условие:

Для заданного стального ступенчатого вала круглого сечения требуется:

1) определить реакцию опоры,  построить эпюры крутящего момента;

2)  определить  диаметры сечений вала, удовлетворяющие условиям прочности и условия жесткости;

3) построить эпюру углов закручивания;

4) из тех же условий определить размер кольцевого сечения с заданным отношением внутреннего и наружного диаметров – d/D, сравнить площади кольцевого и сплошного круглого сечений вала, сделать вывод о рациональности этих форм сечения.

Для расчетов принять коэффициент запаса прочности n = 2.

Исходные данные:

Решение:

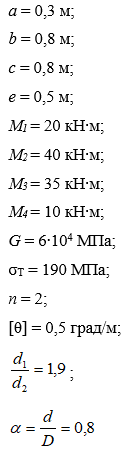

Дано:

a = 0,3 м;

b = 0,8 м;

с = 0,8 м;

е = 0,5 м;

M1 = 20 кH∙м;

M2 = 40 кH∙м;

M3 = 35 кH∙м;

M4 = 10 кH∙м;

G = 6∙104 МПа;

Т = 190 МПа;

n = 2;

[] = 0,5 град/м;

1. Из условия равновесия вала определим скручиваю...
