Условие задачи

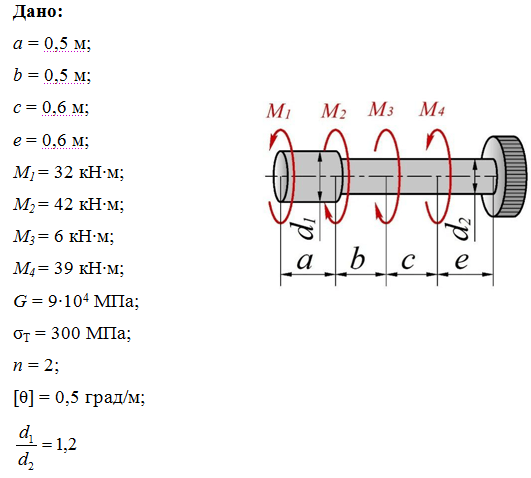

Для заданного стального ступенчатого вала круглого сечения требуется:
1) определить реакцию опоры, построить эпюры крутящего момента;
2) определить диаметры сечений вала, удовлетворяющие условиям прочности и условия жесткости;
3) построить эпюру углов закручивания;
4) из тех же условий определить размер кольцевого сечения с заданным отношением внутреннего и наружного диаметров – d/D, сравнить площади кольцевого и сплошного круглого сечений вала, сделать вывод о рациональности этих форм сечения.
Для расчетов принять коэффициент запаса прочности n = 2.
Ответ
1. Из условия равновесия вала определим скручивающий момент в заделке.

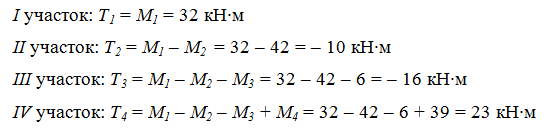

Разбиваем вал на участки. Определяем крутящие моменты на участках.
Строим эпюру крутящих моментов.
2. Определяем размеры круглого се...
