Для заданного стержня требуется: Вычертить расчетную схему в определенном масштабе, указать все размеры и величины нагрузок. Построить эпюру продольной силы N.
«Для заданного стержня требуется: Вычертить расчетную схему в определенном масштабе, указать все размеры и величины нагрузок. Построить эпюру продольной силы N.»
- Сопротивление материалов
Условие:
Для заданного стержня требуется:

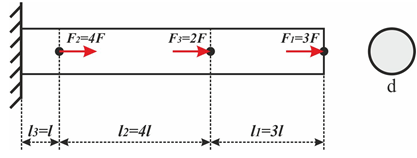

1. Вычертить расчетную схему в определенном масштабе, указать все размеры и величины нагрузок.
2. Построить эпюру продольной силы N.
3. Построить эпюру нормального напряжения σ.
4. Определить размер d поперечного сечения стержня.
Дано: [σ] =140 MПa, F1=3F, F1=4F, F3 =- 2F, l1=3l, l2=4l, l3=l
Решение:

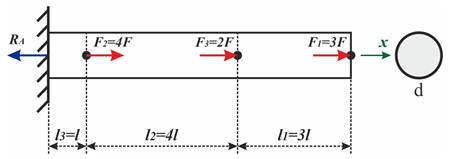

1) Определим реакцию опоры из уравнения равновесия стержня.
2) Разобьем стержень на 3 участка и запишем уравнения для продольных сил и нормальных напряжений на каждом участке.
