Для заданного ступенчатого стержня: определить реакции опор, построить эпюры нормальной силы ; из условия прочности определить требуемую площадь сечения;
- Сопротивление материалов
Условие:
Для заданного ступенчатого стержня: определить реакции опор, построить эпюры нормальной силы N; из условия прочности определить требуемую площадь сечения; построить эпюру нормальных напряжений
; определить удлинения участков стержня
, построить эпюру смещений поперечных сечений
, принимая за положительное направление смещение от опоры. Для расчетов принять коэффициент запаса прочности n = 3.
Решение:
Делим брус на четыре участка, границами которых выступают места приложения сосредоточенных сил и мест, где меняются размеры поперечного сечения. Нумеруем границы участков буквами A, B, C, D, K.
Проводим сечение на каждом участке.

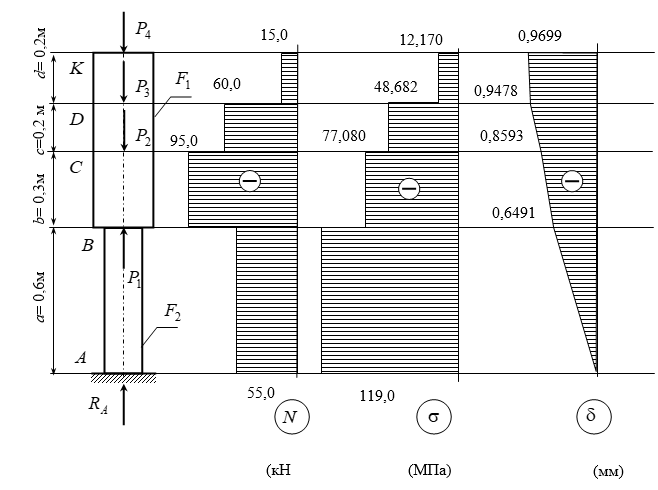

Строим эпюру продольных сил.
1 участок
N1 = P1 - P2 - P3 - P4 = 40 - 35 - 45 - 15 = -55,0 кН
2 yчасток
N2 = -P2 - P3 - P4 = - 35 - 45 - 15 =-95,0 кН
3 участок
N3 = -P3 -...
