Условие:

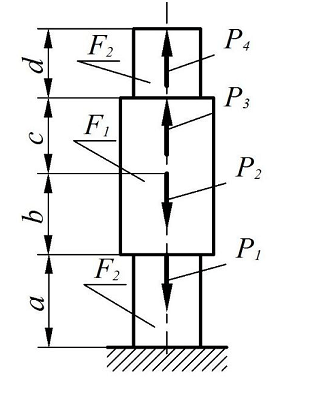

Для заданного ступенчатого стержня требуется:

1) определить реакции опор, построить эпюру нормальных сил;

2) из условия прочности определить требуемую площадь сечения;

3) построить эпюру нормальных напряжений;

4) определить удлинения участков стержня, построить эпюру смещений поперечных сечений, принимая за положительное направление смещение от опоры.

Для расчетов принять коэффициент запаса прочности n= 3.

Дано:

 а = 0,6 м;

b = 0,4 м;

c = 0,5 м;

d = 0,2 м;

P1 = 30 кН;

P2 = 20 кН;

P3 = 35 кН;

P4 = 40 кН;

F1 = 2,5F;

F2 = 1,5F;

σВР = 200 МПа;

σВС = 420 МПа;

E = 1,3∙105 МПа;

n = 3

Решение:

1. Рассмотрим равновесие стержня, отбросим опору и заменим ее действие реакцией R. Составим уравнение равновесия и определим реакцию опоры:

Разбиваем стержень на участки. Определяем продольную силу по участкам.
