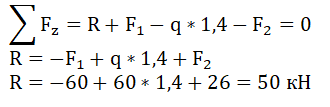

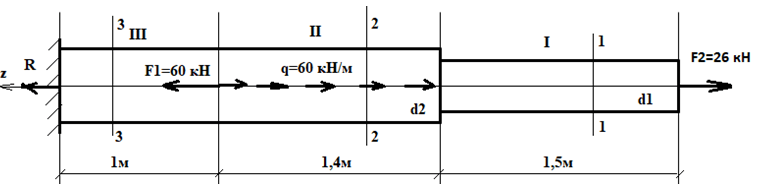

Для заданного ступенчатого стержня требуется: а) построить эпюру продольных сил N; б) рассчитать диаметры d1, d2 ступенчатого стержня; в) построить эпюру нормальных напряжений s .

Для стержня круглого сечения, нагруженного внешним моментом, определить величины реактивных моментов в заделках и построить эпюры крутящих моментов Mx, максимальных касательных напряжений τ_max,

Определить реакции в стержнях АС и ВС  (рис. 1,а). Подобрать сечение стержней: для стержня ВС в виде трубы с соотношение диаметров d/D=0,8, для стержня АС – квадратное сечение, если допускаемое напряжение на сжатие 160 МПа, на растяжение 100 МПа.

Определить координаты Yc центра тяжести швеллера №10.

Швеллер №10 имеет следующие размеры (согласно ГОСТ 8240-97):

• Высота профиля (h): 100 мм
• Ширина полки (b): 50 мм
• Толщина стенки (s): 4.5 мм
• Толщина полки (t): 7.0 мм
