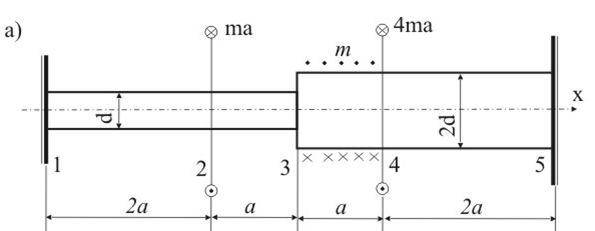

Для заданного ступенчатого вала круглого сечения (рис. 2.35а) построить эпюры кру-тящих моментов M при заданных а, М и модуле упругости второго рода G.

1) построить эпюры изгибающих моментов от сил, действующих соответственно в вертикальной и горизонтальной плоскостях, и эпюру приведенных моментов; 2) подобрать размеры прямоугольного поперечного сечения при заданном соотношении его сторон;

Определить реакции опор и выполнить проверку. Построить эпюры продольных сил, поперечных сил и изгибающих моментов в поперечных сечениях рамы.

Требуется: Определить опорные реакции при действии сил F один, F два и q, увеличении температуры на Δt при наличии монтажного зазора между верхним концом бруса и опорой величиной один мм.
