Для заданного вала построить эпюры внутренних усилий, подобрать диаметр поперечного сечения из условий прочности и построить эпюру перемещений, приняв что поперечное сечение полое и d/D=α=0,2 (d – внутренний диаметр, D – внешний).
«Для заданного вала построить эпюры внутренних усилий, подобрать диаметр поперечного сечения из условий прочности и построить эпюру перемещений, приняв что поперечное сечение полое и d/D=α=0,2 (d – внутренний диаметр, D – внешний).»
- Сопротивление материалов
Условие:

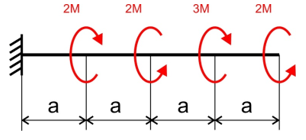

Для заданного вала построить эпюры внутренних усилий, подобрать диаметр поперечного сечения из условий прочности и построить эпюру перемещений, приняв что поперечное сечение полое и d/D=α=0,2 (d – внутренний диаметр, D – внешний).
Исходные данные: а=1 м; q=2 кН/м; M=3qa2=6 кН·м; G=0,7·105 МПа; [τ]=100 МПа.
Решение:

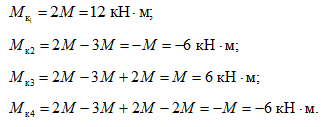

Разделим вал на участки (в нашем случае таких участков четыре). Применяя метод сечений, определяем крутящие моменты на каждом участке вала:
По полученным значениям строим эпюру Мк.
Наибольшие касательн...
