Условие:
Для заданной балки построить эпюры поперечных сил и изгибающих моментов. Из условия прочности подобрать круглое сечение. Построить упругую линию балки.
Дано:
q = 8 кН/м;
М = 4 кН∙м;
l = 1 м;
[σ] = 160 МПа
Решение:

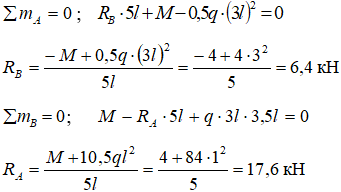

Определяем опорные реакции:
Проверка:
Опорные реакции найдены верно.
Разобьем балку на участки. Определим поперечные силы и изгибающие моменты в сечениях балки.
I участок:
