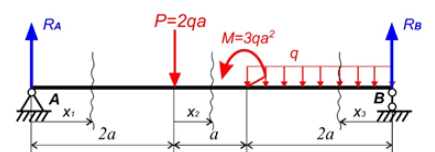

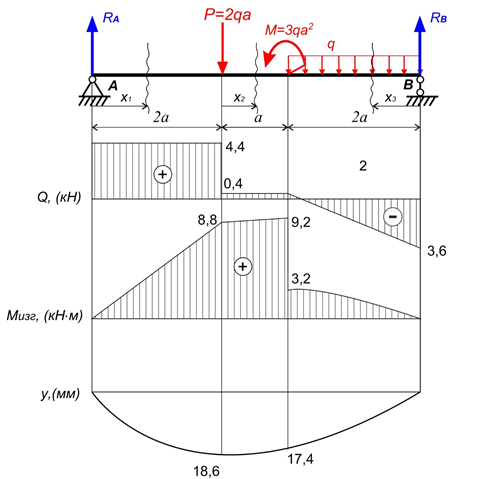

Для заданной балки построить эпюры внутренних усилий, подобрать швеллер из условия прочности по нормальным напряжениям и построить эпюры перемещений.

Из условий прочности запроектировать стержневую конструкцию, поддерживающую жѐсткую балку: растянутые стержни в виде двух равнобоких уголков из стали 18КП; сжатые стержни квадратного сечения из сосны.

Для стального вала круглого поперечного сечения с одним зубчатым колесом (рис. 22, а), передающего мощность Р = 12 кВт при угловой скорости ω = 40 рад/с, определить диаметр вала в опасном сечении, приняв [σ] = 60 МПа и полагая, что Fr = 0,4 Ft.

Произвести кинематический анализ. Определить реакции в опорах балки. Определить значения и построить эпюры поперечных сил и изгибающих моментов в поперечных сечениях балки.
