Для заданной балки (рис.1) требуется: Построить эпюры поперечных сил Qz и изгибающих моментов My; ординат эпюр выразить через q и l. Дано: P=ql; M=ql^2; l=1м; q=104 H/м; [σ] =160 Мпа.
«Для заданной балки (рис.1) требуется: Построить эпюры поперечных сил Qz и изгибающих моментов My; ординат эпюр выразить через q и l. Дано: P=ql; M=ql^2; l=1м; q=104 H/м; [σ] =160 Мпа.»
- Сопротивление материалов
Условие:
Для заданной балки (рис.1) требуется: Построить эпюры поперечных сил Qz и изгибающих моментов My; ординаты эпюр выразить через q и l.
Дано: P=ql; M=ql2; l=1м; q=104 H/м; [σ]=160Мпа.

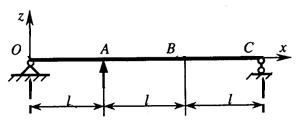

Рис. 1
Решение:

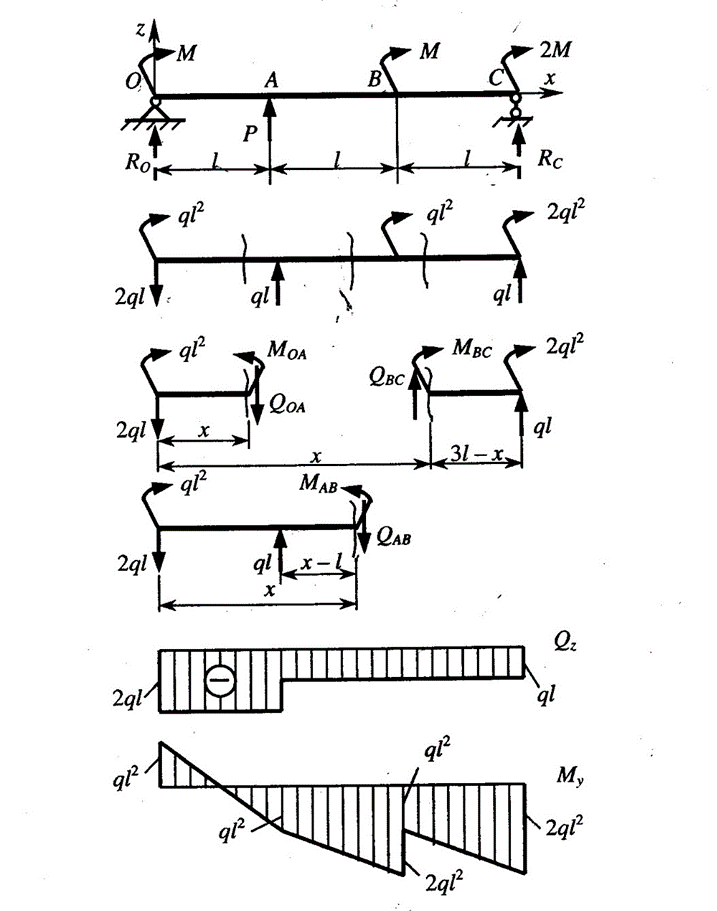

Рис. 2
1. Разбиваем балку на участки и из крайнего левого сечения проводим оси координат x и z.
2. Определяем опорные реакции из уравнений равновесия. Искомые реакции можно направлять в любые стороны независимо от направления заданных нагрузок. При составлении уравнения моментов силы моменты, направленные против...
