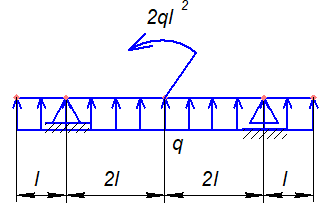

Для заданной балки требуется: 1. Определить опорные реакции; 2. Построить эпюры поперечных сил и изгибающих моментов. Схема представлена на рисунке.

1. Задана нагруженная балка и следующие значения параметров: A C=4 P=2 H, q=2 H/м,a=60°. Определить модуль реакции в подвижном шарнире B.

Для заданной балки требуется: 1. Изобразить расчетную схему балки. 2. Построить эпюры изгибающего момента Mz и поперечной силы Qy. 3. Из условия прочности подобрать прямоугольное поперечное сечение балки.

1. Определить значение реакций в опоре и заделке. 2. Построить эпюры поперечных сил QY и изгибающего момента MX. Схема представлена на рисунке.
