Условие:

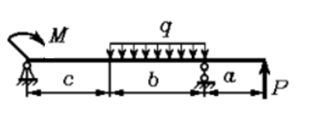

Для заданной балки требуется:
1) определить опорные реакции балки;
2) построить эпюру изгибающих моментов;
3) построить эпюру поперечных сил;
4) подобрать поперечное сечение прокатной балки двутаврового профиля, принять [σ] =200 МПа;
5) построить эпюры нормальных и касательных напряжений для стенки и полок двутавра в сечении, где м и Q велики.
Решение:

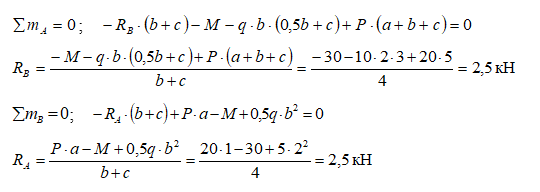

Определяем опорные реакции:
Проверка:
Опорные реакции найдены верно.
Разобьем балку на участки. Определим поперечные силы и изгибающие моменты в сечениях балки.
