Условие задачи
Для заданной балки выполнить расчет на прочность для трёх форм сечений.
Требуется:

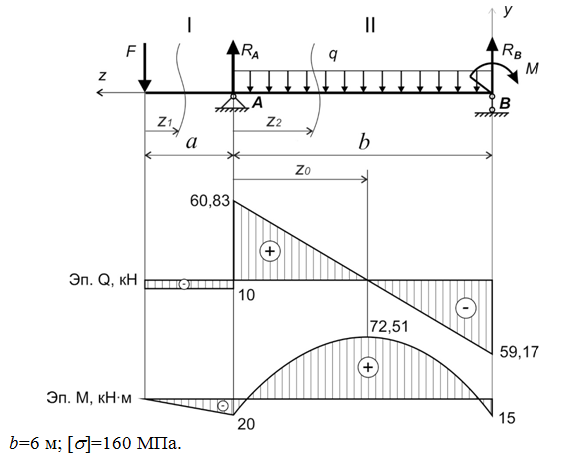

1. построить эпюры поперечных сил Q, изгибающих моментов M, определив предварительно реакции связей.
2. из условия прочности по допускаемым напряжениям подобрать размеры поперечного сечения балки, имеющей:
– прямоугольное сечение
– двутавровое сечение;
– круглое сечение.
Ответ

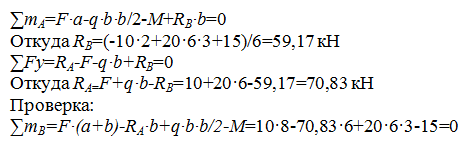

1. Определим опорные реакции:
Определяем внутренние усилия.
Проведем сечения на каждом характерном участке и рассмотрим равновесие отсеченных частей.
Участок I:
