Условие задачи
Для заданной чугунной балки требуется:
1. Определить реакции опор и выполнить проверку.
2. Построить эпюры Q и M в общем виде.
3. Из условия прочности по нормальным напряжениям определить размер поперечного сечения балки.
4. Определить максимальное касательное напряжение.
5. Определить прогиб и угол поворота одного из граничных сечений (не закрепленных) используя энергетический метод.
6. Определить те же перемещения методом начальных параметров.

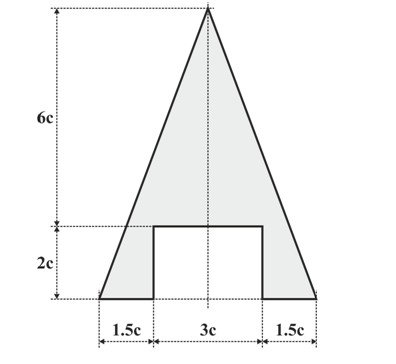

Дано: схема балки 10, схема сечения 5,
Ответ
1) Определим необходимые геометрические характеристики поперечного сечения балки.

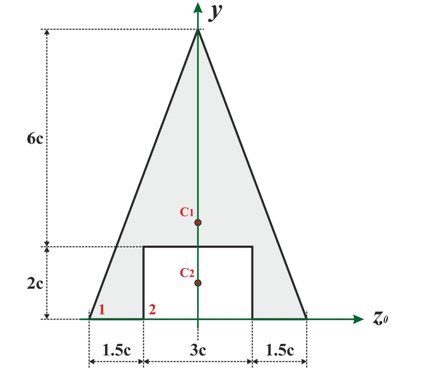

Разобьем сечение на 2 части и проведем первоначальные оси z0 и y.
Площадь сечения
Определим координату yc центра тяжест...
