Условие:

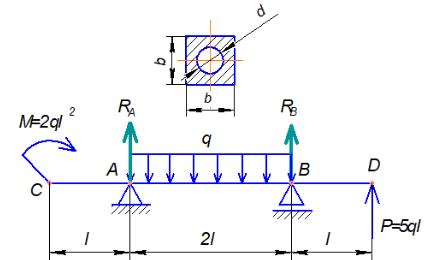

Для заданной двухопорной балки построить эпюры поперечных сил и изгибающих моментов. Проверить прочность балки при заданных размерах ее поперечного сечения.
l = 1 м;
M = 2ql2;
P = 5ql;
q = 1 кН/м;
[σ] = 180 МПа;
d = 5 см;
b = 7 см
Решение:

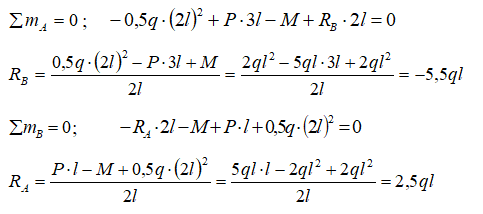

1. Определяем опорные реакции:
Проверка:
Опорные реакции найдены верно.
2. Определим поперечные силы и изгибающие моменты в сечениях балки.
I участок:
