Для заданной двухопорной балки (рис.19) определить реакции опор, построить эпюры поперечных сил и изгибающих моментов, определить размеры поперечного сечения (h, b, d) в форме прямоугольника и круга,
«Для заданной двухопорной балки (рис.19) определить реакции опор, построить эпюры поперечных сил и изгибающих моментов, определить размеры поперечного сечения (h, b, d) в форме прямоугольника и круга,»
- Сопротивление материалов
Условие:
Для заданной двухопорной балки (рис.19 а) определить реакции опор, построить эпюры поперечных сил и изгибающих моментов, определить размеры поперечного сечения (h, b, d) в форме прямоугольника и круга, приняв для прямоугольника h/ b=1,5. Считать [σ]=160 МПа. Дано: F1=18кН, F2=30кН, М1=20 кНм, М2=10кНм.

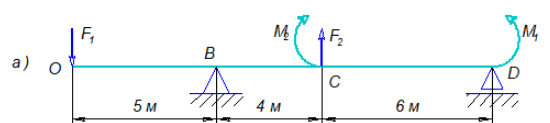

Рис. 19 а
Решение:

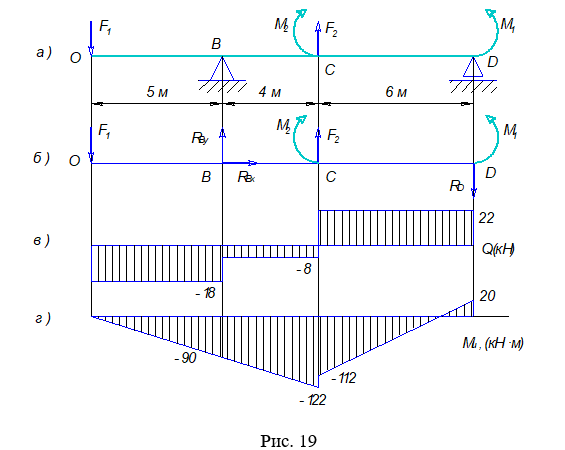

1. Строим расчетно-графическую схему (рис19,б.)
2. Определяем опорные реакции балки RBx , RBy, RD и проверяем их найденные значения.
Так как реакция RD получилась со знаком минус. То изменяем ее пе...
