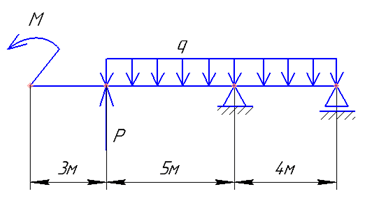

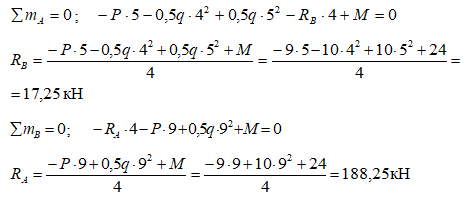

Для заданной двухопорной балки требуется: 1) построить эпюры и ; 2) определить прогиб балки в точке приложения силы Р. Дано: q = 20 кH/м; М = 24 кH∙м; Р = 9 кH 1. Определяем опорные реакции:

Построить эпюры внутренних силовых факторов, возникающих в поперечных сечениях плоской консольной рамы. Исходные данные; Таблица

Для бруса ступенчатого–переменного сечения и находящегося под действием продольных сил, используя метод сечений, построить эпюру нормальных сил Н. Из условия прочности определить диаметры круглых поперечных сечений.

К ступенчатому валу из стали Ст6 с отношением диаметров D/d=2 приложены крутящие моменты, как показано на рисунке 2.1, а. Из условия прочности при кручении требуется определить диаметры вала. Построить эпюру углов закручивания.
