Условие:

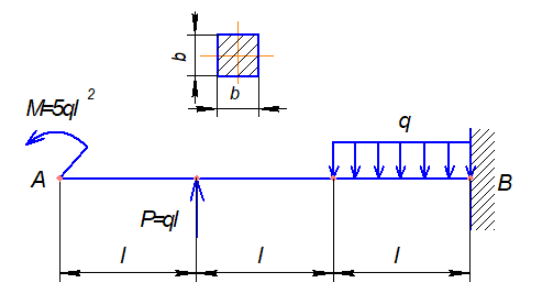

Для заданной консольной балки построить эпюру поперечных сил и изгибающих моментов. Из условия прочности на изгиб определить размеры квадратного поперечного сечения балки.
Дано:
l = 1 м;
M = 5ql2;
P = ql;
q = 1 кН/м;
[σ] = 140 МПа
Решение:
Реакции в заделке консольной балки можно не определять, а эпюры внутренних силовых факторов в этом случае нужно строить от свободного конца балки.
I участок
II участок
