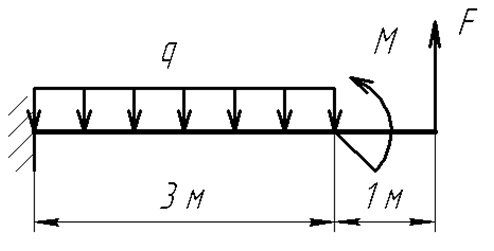

Для заданной консольной балки построить эпюры поперечных сил и изгибающих моментов. Подобрать сечение балки в виде двутавра.

Для стальной балки требуется: 1. Построить эпюры продольных сил , поперечных сил и изгибающих моментов . 2. Подобрать из условия прочности двутавровое сечение рамы.

Из условия прочности подобрать размеры поперечных сечений стержней статически определимой системы и определить величину перемещения точки  А.

Для системы (рис. 2.20) заданы линейный размер a, усилие P, площади поперечных сечений стержней BC, AC и CD равными F, а площадь поперечного сечения стержня DE равной 2F. Модуль упругости материала стержней равен E.
