Для заданной конструкции рамы требуется выполнить кинематический анализ, выбрать основную систему, определить коэффициенты канонического уравнения метода сил и неизвестную реакцию в «лишней» опорной связи.

Условие:

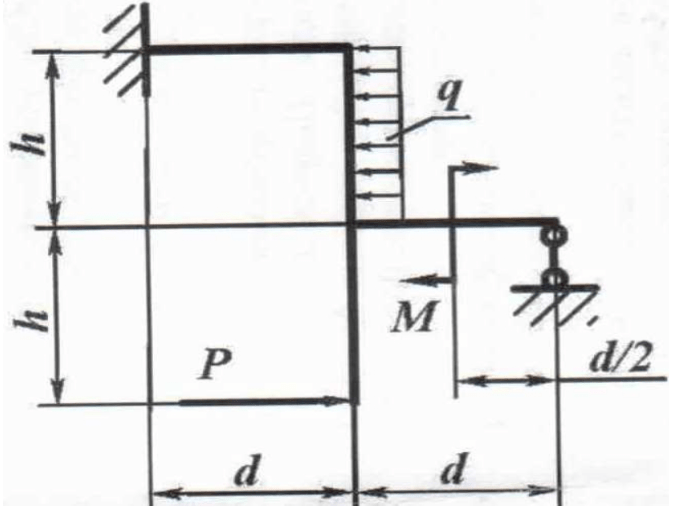

Для заданной конструкции рамы требуется:

1. Выполнить кинематический анализ заданной рамы.

2. Выбрать основную систему.

3. Определить коэффициенты канонического уравнения метода сил.

4. Определить неизвестную реакцию в «лишней» опорной связи.

5. Определить остальные опорные реакции из уравнения статики

6. Построить эпюры продольных, поперечных сил и изгибающих моментов на каждом участке рамы.

7. Подобрать по сортаменту номер двутаврового сечения балки из условия прочности на изгиб.

ИСХОДНЫЕ ДАННЫЕ

Р = 12кН, q = 6кН/м, М = 12кН*м; d = 2м, h = 3м.

1. Кинематический анализ.

Определим число степеней свободы:

W = 3 * Д 2 * Ш - С С₀,

где Д число дисков, Д = 1;

Ш число простых шарниров, Ш = 0

С число стержней, соединяющие диски, С = 0;

С₀ число опорных стержней, соединяющих систему с диском земля, С₀ = 4.

W = 3 * 1 2 * 0 0 - 4 = - 1 0.

Необходимое условие статической неизменяемости соблюдается.

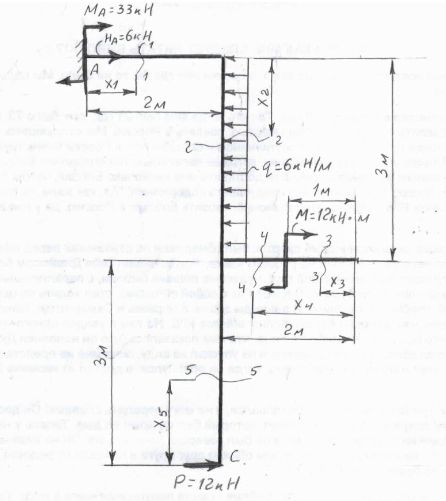

Расчетная схема основной системы рамы

Диск А пр...
