Условие:
Для заданной конструкции требуется:
1.Вычертить схему в произвольном масштабе.
2.Рассчитать безопасные размеры стержней и подобрать в таблицах ГОСТа необходимые размеры равнобоких или неравнобоких уголков.
3.Рассчитать напряжения в стержнях, допустив, что один из них изготовлен короче, то есть, найти монтажные напряжения.
4.Рассчитать напряжения в стержнях, возникающие от изменения температуры.
5.Найти суммарные напряжения в стержнях от внешней силы, от неточности монтажа, от изменения температуры.
6.Подсчитать недонапряжения или перенапряжения стержней.
Таблица 2. Исходные данные к задаче

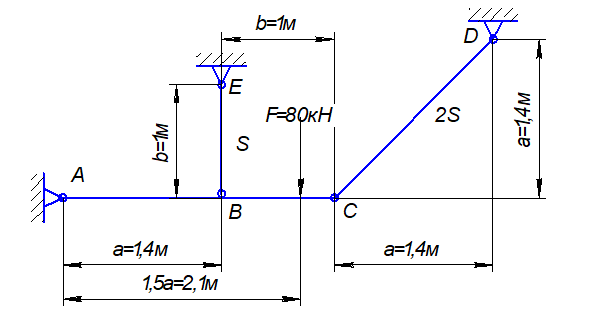

Рис.2 Схема балки
Решение:

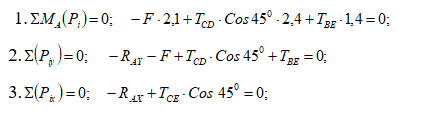

1.Запишем уравнения статики для расчётной схемы:

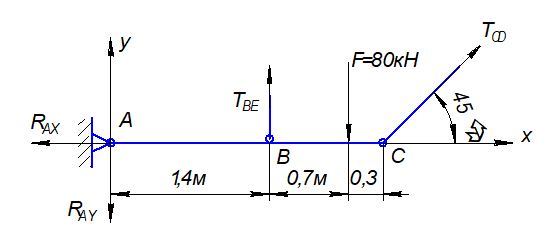

Рис.3 Расчётная схема
2.Для раскрытия статической неопределимости применим дополнительные уравнения деформации:
