Условие задачи
Для заданной многопролетной статически определимой балки, схемы нагружения которой приведены на рис.. а исходные данные представлены в таблице, требуется:
- Произвести кинематический анализ.
- Определить реакции в опорах балки.
- Определить значения и построить эпюры поперечных сил и изгибающих моментов в поперечных сечениях балки.
- Для заданных сечений 1 и 2 построить линии влияния поперечных сил изгибающих моментов, а также линии влияния двух опорных реакций (по выбору).
- По линиям влияния определить внутренние силовые факторы в заданных сечениях и сопоставить их со значениями на соответствующих эпюрах.

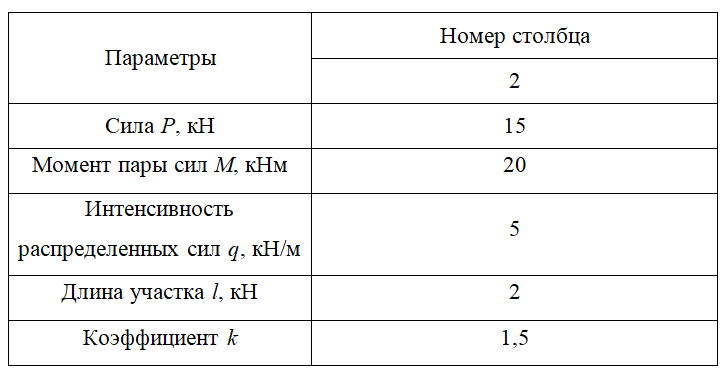

Исходные данные:

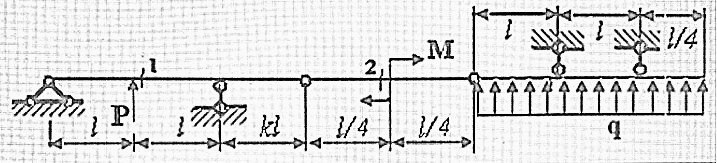

Схема балки
Ответ

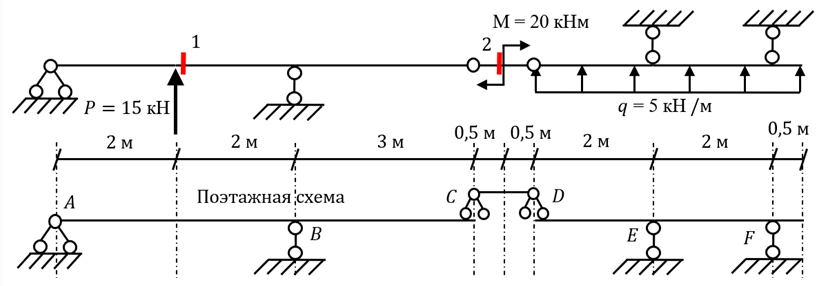

Изобразим расчетную схему с нагрузкой и ниже покажем поэтажную схему (схему взаимодействия дисков балки).
1. Кинематический анализ.
Проверяем выполнение необходимых условий геометрической неизменяемости и статической определимости балки по формуле:
W = 3D - 2Ш0 - С0 = 3 * 3 - 2 * 2 - 5 = 0 (системе хватает связей).
Из поэтажной схемы взаимодействия элементов балки, видно, что шарниры расположены пра...
