Для заданной рамы построить эпюру изгибающих моментов при следующих исходных данных: а равно 2 м, п1 равно 6 кН, п2 равно 8 кН, м2 равно 7 кНм.
«Для заданной рамы построить эпюру изгибающих моментов при следующих исходных данных: а равно 2 м, п1 равно 6 кН, п2 равно 8 кН, м2 равно 7 кНм.»
- Сопротивление материалов
Условие:
Для заданной рамы (рис. 5.2, a) построить эпюру изгибающих моментов при следующих исходных данных: а= 2 м, P1= 6 кН, P2= 8 кН, m2 = 7 кНм.
Рис. 5.2. Заданная схема рамы (а)
Решение:

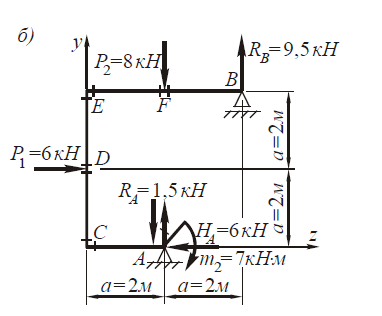

В соответствии с исходными данными задачи строим фактическую расчётную схему рамы (рис. 5.2, б), на которой указываем её геометрические размеры, величины всех внешних нагрузок, а также опорных реакций после их вычисления.
Рис. 5.2. расчётная схема (б)
Определяем опорные реакции рамы. На расчётной схеме показываем векторы опорных реакций RA и HA шарнирно-неподвижной опоры А и вектор RB на шарнирно-по...
