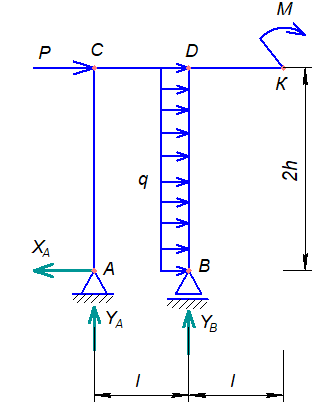

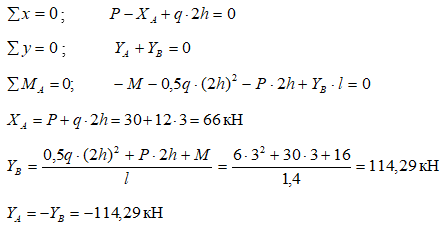

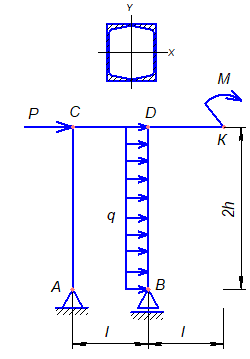

Для заданной рамы требуется написать выражения N, Q и M для каждого участка в общем виде, построить эпюры N, Q и M. Проверить прочность рамы по нормальным напряжениям, если ее поперечное сечение состоит из двух швеллеров, сваренных в короб. В опасном сечении построить эпюру нормальных напряжений.



Дано:

q = 12 кH/м;

Р = 30 кН;

М = 16 кН‧м;

l = 1,4 м;

h = 1,5 м;

[σ] = 210 МПа;

швеллер №14
