Для заданной расчетной схемы балки подобрать сечения и провести полную проверку прочности, для чего требуется:

1. Вычертить схему нагружения в масштабе, с указанием числовых значений приложенных нагрузок.

2. Построить эпюры Qy и Mx

3. По условию прочности подобрать сечения стальной балки (приняв [𝝈]=160МПа):

- круглое (диаметр D):

-прямоугольное (высота h/ширина b, с соотношением h/b=2):

-двутавровое (N^o двутавра):

Размеры прямоугольного и круглого сечений принять согласно ГОСТ 6636-69

4. Построить все сечения в одном масштабе с эпюрами нормальных напряжений в

опасном сечении балки.

5. Сравнить экономичность всех сечений.

6. Для балки двутаврового профиля провести полную проверку на прочность.

- построить эпюры нормальных и касательных напряжений для одного из

опасных сечений. Принять

Данные для решения

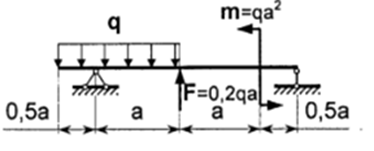

Расчетная схема
