Для заданной расчетной схемы (рис. 3) необходимо выполнить расчеты на прочность и жесткость: определить внутренние силовые факторы по участкам и построить эпюры

Дата добавления: 08.08.2024

Условие задачи

Для заданной расчетной схемы (рис. 3) необходимо выполнить расчеты на прочность и жесткость: определить внутренние силовые факторы по участкам и построить эпюры, определить положение опасного сечения, из условия прочности подобрать размеры поперечных сечений, определить деформации каждого из участков в отдельности, построить эпюры перемещения сечений.

Марка стали:

Отношение диаметров:

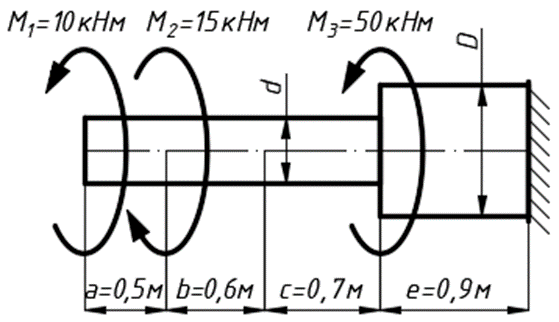

Рис. 3

Ответ

I. Определение внутренних усилий и напряжений

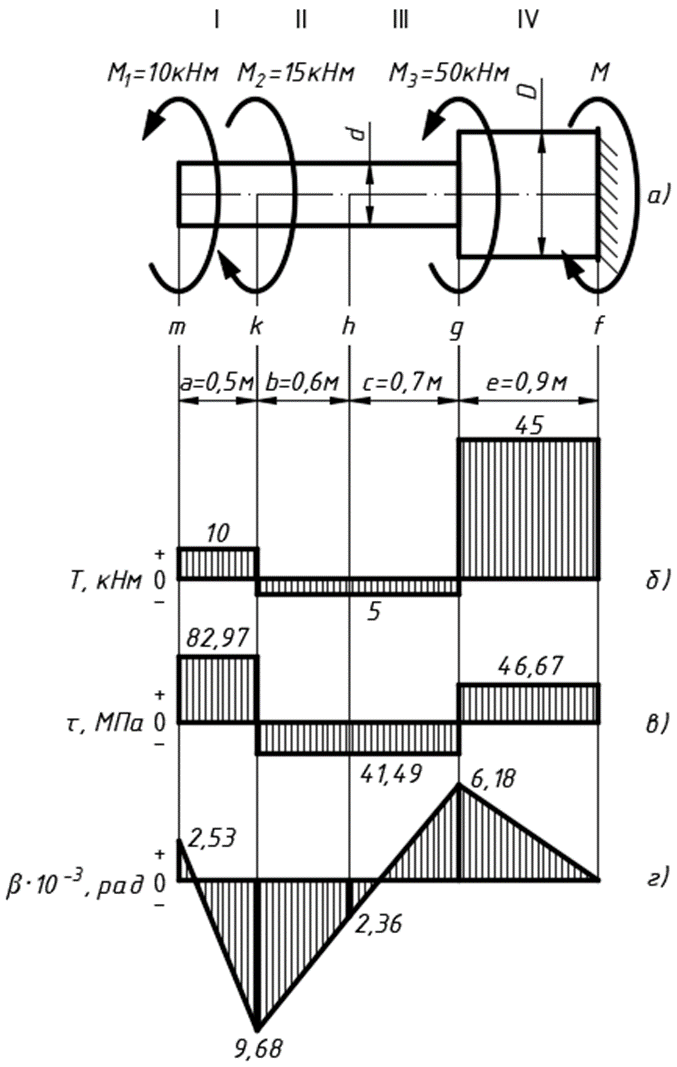

Рис. 4

В защемлении возникает опорный момент (рис. 4, а), вычислять который нет необходимости, поскольку внутренние усилия станем определять, рассматривая вал со свободного конца. Методом сечений находим внутренние усилия на каждом участке, составляя сумму моментов относительно продольной оси вала:
