Условие задачи

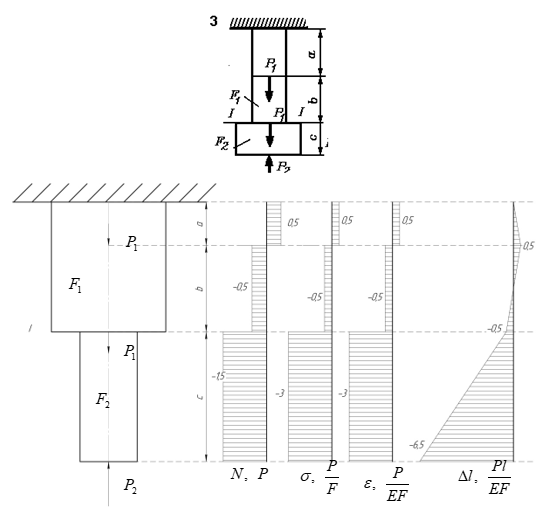

Для заданной расчетной схемы ступенчатого бруса построить эпюры продольных сил N, нормальных напряжений s, деформаций ε и определить перемещение заданного сечения.
Исходные данные:
Требуется:
a) построить эпюру относительных удлинений (в долях р(ЕF));
b) построить эпюру перемещений (в долях р/(ЕF)).
с) В сечении I - I найти нормальное напряжение, относительное удлинение и перемещение в численном виде (в единицах СИ). Принять Е=200 ГПа, l = 1 м.
Ответ
Определим удлинение (укорочение) каждого участка стержня:
