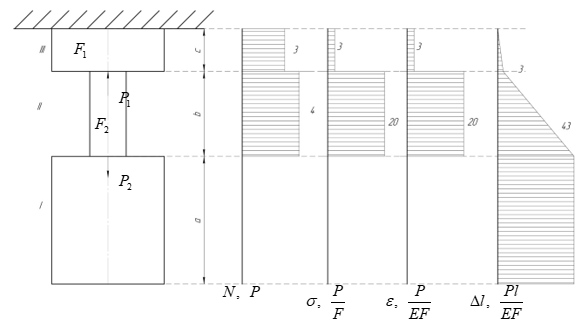

Для заданной расчетной схемы ступенчатого бруса построить эпюры продольных сил N, нормальных напряжений , деформаций ε и определить перемещение заданного сечения. Исходные данные для расчета приведены по вариантам в табл. 1.

             Для заданной расчетной схемы ступенчатого бруса построить эпюры продольных сил N, нормальных напряжений , деформаций ε  и определить перемещение заданного сечения. Исходные данные для расчета приведены по вариантам в табл. 1.

Определить работу и потенциальную энергию деформации стержня.

Требуется:

a)  построить эпюру продольных сил (в долях Р);

b)  построить эпюру нормальных напряжений по длине стержня (в долях Р/F);

c)  построить эпюру относительных удлинений (в долях Р(ЕF));

d)  построить эпюру перемещений (в долях Р/(ЕF)).

         e)  В сечении I - I найти нормальное напряжение, относительное удлинение и перемещение в численном виде (в единицах СИ). Принять Е=200 ГПа, l = 1 м.
