Для заданной расчетной схемы ступенчатого бруса прямоугольного поперечного сечения определить площадь поперечного сечения на основании условий прочности и жесткости.
«Для заданной расчетной схемы ступенчатого бруса прямоугольного поперечного сечения определить площадь поперечного сечения на основании условий прочности и жесткости.»
- Сопротивление материалов
Условие:

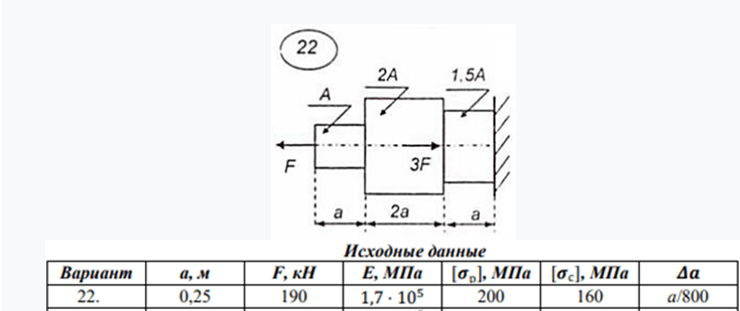

Для заданной расчетной схемы ступенчатого бруса прямоугольного поперечного сечения определить площадь поперечного сечения на основании условий прочности и жесткости. Для назначенной площади определить размеры поперечного сечения принять для всех четных вариантов 𝑏: ℎ = 1: 1,5. Построить эпюры продольных сил, нормальных напряжений и перемещений с назначенным размером площади поперечного сечения. Собственный вес бруса в расчете не учитыват
Решение:
1. Определяем реакции в опоре А стержня, составляя уравнения равновесия - сумму проекций внешних сил на ось z.
0 : RA - 3F + F = 0; RA = 3F - F = 3 * 190 - 190 = 380 кН
MA = 0; YA = 0.
Строим эпюру продольных сил.
Участок DC: (Участок растягивается).
