Для заданной расчётной схемы выполнить расчёты на прочность и жёсткость: определить внутренние силовые факторы по участкам и построить эпюры, определить положение опасного сечения
- Сопротивление материалов
Условие:
Для заданной расчётной схемы выполнить расчёты на прочность и жёсткость: определить внутренние силовые факторы по участкам и построить эпюры, определить положение опасного сечения, из условия прочности подобрать размеры поперечных сечений, определить деформации каждого из участков в отдельности, построить эпюры перемещения сечений.

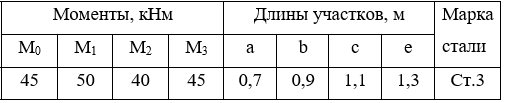

Таблица 2. Исходные данные

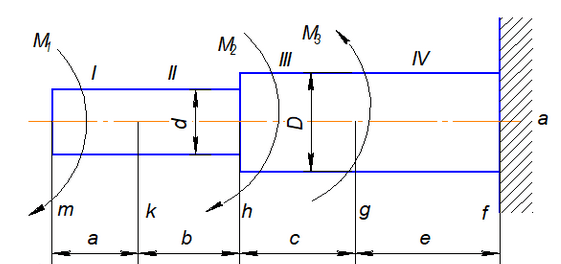

К ступенчатому валу из стали Ст.3 с соотношением диаметров D/d=2,0 приложены крутящие моменты, как показано на рисунке. Из условия прочности при кручении определить диаметры вала. Построить эпюру углов закручивания. Для стали Ст.3 -
.
Решение:
1. Определение внутренних усилий и напряжений. В защемлении возникает опорный момент М, вычислять который нет необходимости, поскольку внутренние усилия станем определять, рассматривая вал со свободного конца. Методом сечений находим внутренние усилия на каждом из участков, составляя сумму моментов относительно продольной оси вала. Строим эпюру внутренних усилий.
