Условие:
Для заданной стальной балки из условия прочности подобрать номер двутавра по ГОСТ 8239-89 и произвести полную проверку на прочность.
Исходные данные:
Решение:

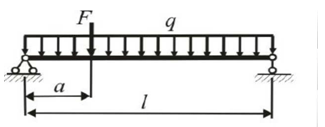

1. Вычертим схему балки в масштабе (Рис. 2), указав численные значения заданных величин.
2. Построим эпюры внутренних силовых факторов:
а) определим реакции в опорах балки:

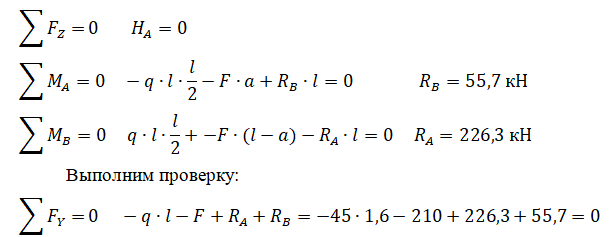

Составим уравнения равновесия:
Реакции опор найдены верно.
б) разобьём балку на участки, составим на каждом участке уравнения поперечных сил и изгибающих моментов и построим их эпюры.
Пронумеруем балку слева-направо. В ...
