Для заданной стальной плоской рамы требуется: 1. Определить реакции опор и выполнить проверку. 2. Построить эпюры продольных сил, поперечных сил и изгибающих моментов в поперечных сечениях рамы.
- Сопротивление материалов
Условие:

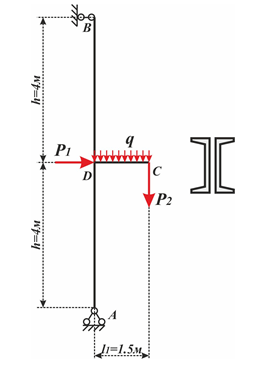

Для заданной стальной плоской рамы требуется:
1. Определить реакции опор и выполнить проверку.
2. Построить эпюры продольных сил, поперечных сил и изгибающих моментов в поперечных сечениях рамы.
3. Выполнить проверку правильности построения эпюр методом вырезания узлов.
4. Из условия прочности по нормальным напряжениям изгиба подобрать размеры поперечного сечения.
5. В опасных сечениях определить максимальные касательные напряжения от перерезывающих сил и нормальные напряжения от нормальных сил. Оценить влияние этих напряжений на прочность.
6. Определить смещение одного из сечений, используя энергетический метод.
Решение:

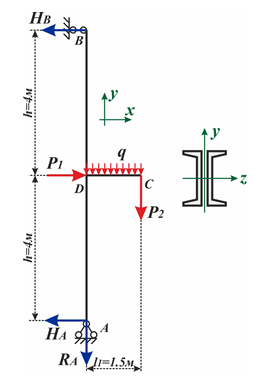

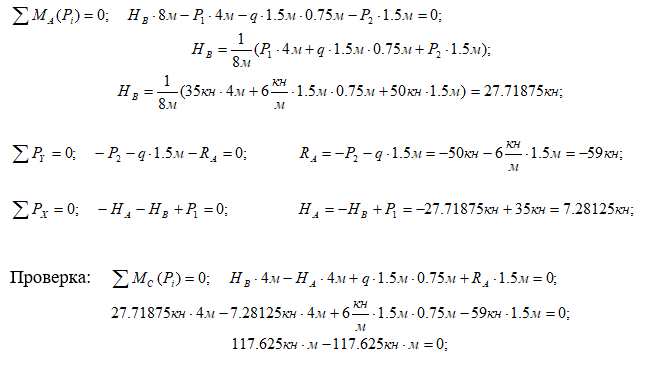

1) Определим реакции опор рамы из уравнений равновесия рамы.
2) Разобьем раму на 3 участка и запишем уравнения для поперечных сил Qy, продольных сил N и изгибающих моментов на каждом участке.
