Условие задачи

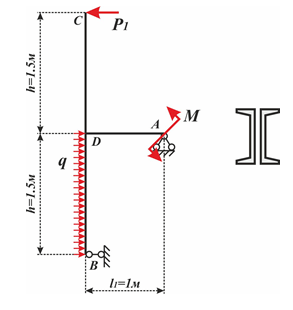

Для заданной стальной плоской рамы требуется:
1. Определить реакции опор и выполнить проверку.
2. Построить эпюры продольных сил, поперечных сил и изгибающих моментов в поперечных сечениях рамы.
3. Выполнить проверку правильности построения эпюр методом вырезания узлов.
4. Из условия прочности по нормальным напряжениям изгиба подобрать размеры поперечного сечения.
5. В опасных сечениях определить максимальные касательные напряжения от перерезывающих сил и нормальные напряжения от нормальных сил. Оценить влияние этих напряжений на прочность.
6. Определить смещение одного из сечений, используя энергетический метод.
Ответ

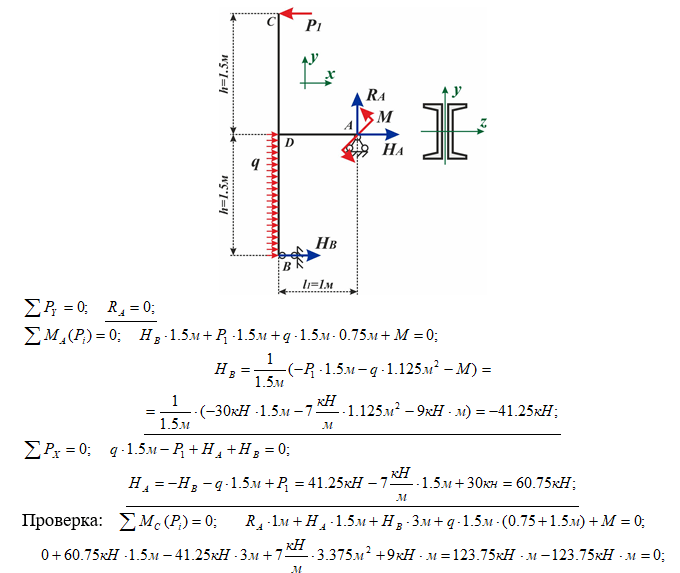

1) Определим реакции опор рамы из уравнений равновесия рамы.
2) Разобьем раму на 3 участка и запишем уравнения для поперечных сил
продольных сил N и изгибающих моментов на каждом участке.
