Для заданной стальной плоской рамы требуется: Определить реакции опор и выполнить проверку. Построить эпюры продольных сил, поперечных сил и изгибающих моментов в поперечных сечениях рамы.

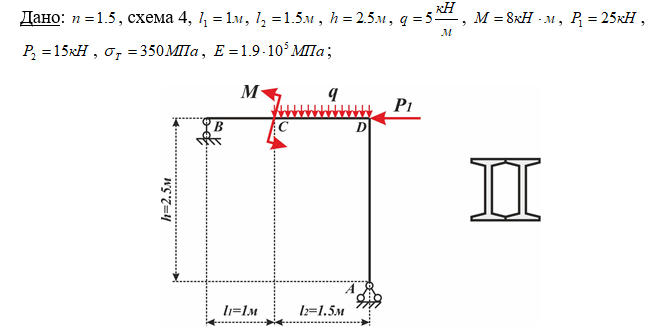

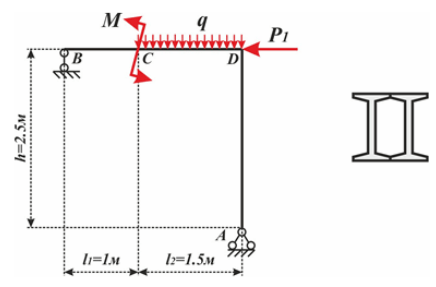

Для заданной стальной плоской рамы требуется:

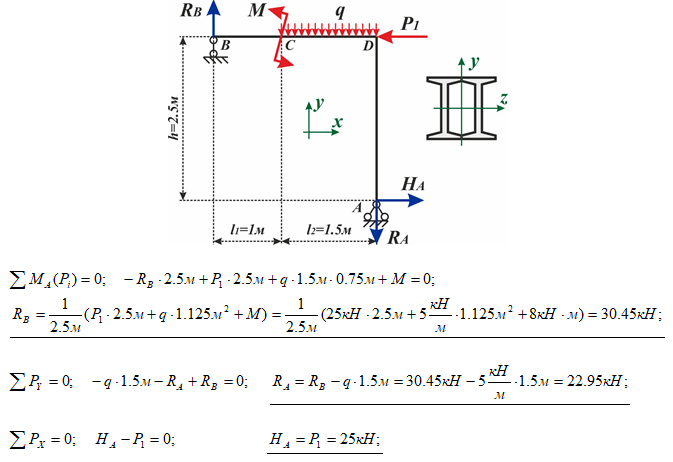

1.     Определить реакции опор и выполнить проверку.

2.     Построить эпюры продольных сил, поперечных сил и изгибающих моментов в поперечных сечениях рамы.

3.     Выполнить проверку правильности построения эпюр методом вырезания узлов.

4.     Из условия прочности по нормальным напряжениям изгиба подобрать размеры поперечного сечения.

5.     В опасных сечениях определить максимальные касательные напряжения от перерезывающих сил и нормальные напряжения от нормальных сил. Оценить влияние этих напряжений на прочность.

6.     Определить смещение одного из сечений, используя энергетический метод.
