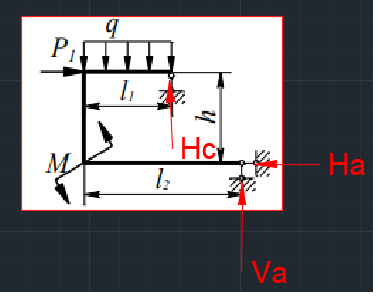

Для заданной стальной рамы: определить реакции опор и выполнить проверку найденных реакций; построить эпюры нормальной - N и перерезывающей - Q сил, изгибающего момента - М, выполнить проверку правильности построения эпюр методом вырезания узлов; из условия прочности по нормальным напряжениям изгиба подобрать номер прокатного профиля сечения; в опасных сечениях определить напряжения - максимальные касательные от Q, нормальные от N, сделать вывод о влиянии этих напряжений на прочность; определить смещение одного из сечений энергетическим методом, пренебрегая влиянием сил N и Q. Для расчетов принять коэффициент запаса прочности n=1.5. Если максимального номера прокатного профиля заданного типа не хватает для обеспечения прочности, взять несколько таких сечений.

Исходные данные:

l₁ = 2,5 м;

l₂ = 2.0 м;

h = 2.5 м;

q = 5 кН/м;

P₁ = 300 кН;

P₂=10 кН

М = 21 кН·м;

n = 1,5;

σ_Т = 280 МПа

Е=210000МПа
