  4. Для заданной стальной рамы: определить реакции опор и выполнить проверку найденных реакций; построить эпюры нормальной - N...

Для заданной стальной рамы: определить реакции опор и выполнить проверку найденных реакций; построить эпюры нормальной - N и перерезывающей - Q сил, изгибающего момента - М, выполнить проверку правильности построения эпюр

«Для заданной стальной рамы: определить реакции опор и выполнить проверку найденных реакций; построить эпюры нормальной - N и перерезывающей - Q сил, изгибающего момента - М, выполнить проверку правильности построения эпюр»
  • Сопротивление материалов

Условие:

Для заданной стальной рамы: определить реакции опор и выполнить проверку найденных реакций; построить эпюры нормальной - N и перерезывающей - Q сил, изгибающего момента - М, выполнить проверку правильности построения эпюр методом вырезания узлов; из условия прочности по нормальным напряжениям изгиба подобрать номер прокатного профиля сечения; в опасных сечениях определить напряжения - максимальные касательные от Q, нормальные от N, сделать вывод о влиянии этих напряжений на прочность; определить смещение одного из сечений энергетическим методом, пренебрегая влиянием сил N и Q. Для расчетов принять коэффициент запаса прочности n=1.5. Если максимального номера прокатного профиля заданного типа не хватает для обеспечения прочности, взять несколько таких сечений.

Дано:

l1 = 2,0 м;

h = 2,0 м;

q = 8 кН/м;

P1 = 40 кН;

М = 18 кН·м;

n = 1,5;

σТ = 340 МПа

Е=200000МПа

Решение:

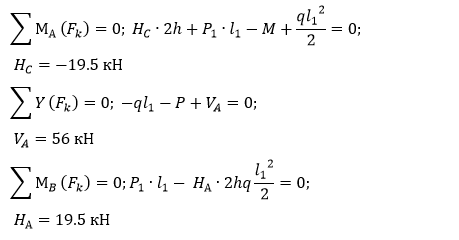

Определяем реакции опор. Для этого показываем реакции на расчетной схеме (реакции VA, HA и HC) и составляем уравнения равновесия рамы:

Построим эпюру изгибающих моментов, продольных и поперечных сил от внешней нагрузки

Для этого рассмотрим 2 сечения

1-1
