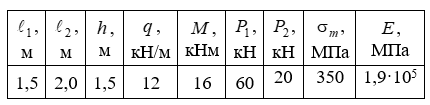

Условие задачи

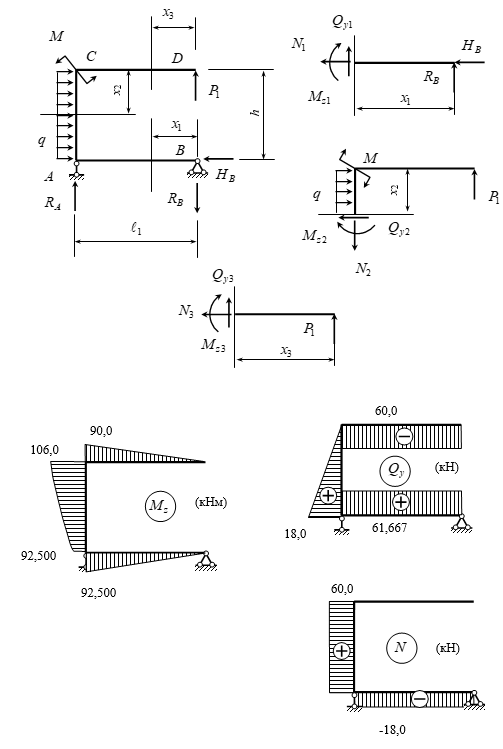

Для заданной стальной рамы: определить реакции опор и выполнить проверку найденных реакций; построить эпюры нормальной N и перерезывающей Qy сил, изгибающего момента Mz, выполнить проверку правильности построения эпюр методом вырезания узлов; из условия прочности по нормальным напряжениям изгиба подобрать номер прокатного профиля сечения; в опасных сечениях определить напряжения максимальные касательные от Qy, нормальные от N, сделать вывод о влиянии этих напряжений на прочность; определить смещение одного из сечений энергетическим методом, пренебрегая влиянием сил N и Qy. Для расчетов принять коэффициент запаса прочности n = 1,5. Если максимального номера прокатного профиля заданного типа не хватает для обеспечения прочности, взять несколько таких сечений
Поперечное сечение: два швеллера
Ответ

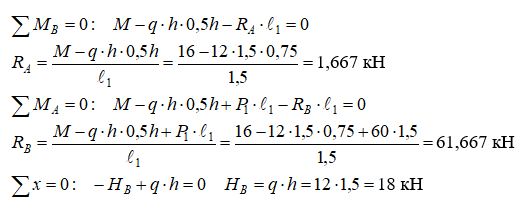

Определяем опорные реакции.
Проверка
