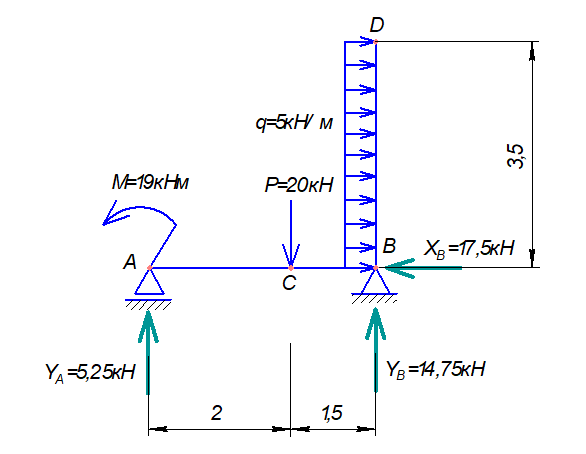

Для заданной стальной рамы требуется:

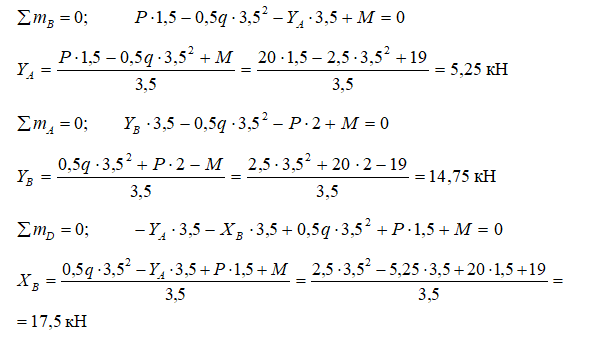

1) определить реакции опор и выполнить проверку найденных реакций;

2) построить эпюры нормальной и перерезывающей сил, изгибающего момента, выполнить проверку правильности построения эпюр методом вырезания узлов;

3) из условия прочности по нормальным напряжениям изгиба подобрать номер прокатного профиля  сечения (сечение рамы состоит из двух швеллеров);

4) в опасных сечениях определить напряжения – максимальные касательные от Q,  нормальные от N, сделать вывод о влиянии этих напряжений на прочность;

5) определить смещение одного из сечений  энергетическим методом, пренебрегая влиянием сил N и Q.

Для расчетов принять коэффициент запаса прочности n = 1,5.

Дано:

l₁ = 2 м;

 l₂ = 1,5 м;

h = 3,5 м;

q = 5 кН/м;

P = 20 кН;

М = 19 кН;

n = 1,5;

σ_Т = 270 МПа;

Е = 1,9·10⁵ МПа
